Eachine X220HV drone racing 2019: come configurare e recensione

Alla ricerca di un buon drone da racing senza dover spendere troppo? Allora scopri come va il nuovo Eachine X220HV e come configurarlo per farlo volare.

eachine x220hv setup unboxing bind frsky
Visite

Eachine è famosa per i suoi prodotti nel campo dei droni racing e non. Una delle ultime novità per il nuovo anno è l’Eachine X220HV, un drone racing che sulla carta promette molto bene per diversi motivi a partire dal prezzo. Vediamo insieme come mi sono trovato con questo nuovo drone.

Partiamo dalle caratteristiche tecniche dove è possibile notare fin da subito la possibilità di avere una FC bluetooth con modulo Speedybee che ci permetterà di configurare i parametri del drone direttamente dal cellulare senza usare il cavetto.

Scheda tecnica

ArticoloSpecifiche tecniche
Kit telaio X220HVDimensioni Frame: 220mm
Spessore piastra superiore: 2,0 mm
Spessore del braccio del telaio: 5,0 mm
Spessore della piastra inferiore: 3,0 mm
Spessore piastra X: 1,5 mm
Spessore piastra laterale fotocamera: 1,5 mm
Distanziatori fotocamera: M3 * 28mm 1 PC
Distanziatori frame: M3 * 20mm 8 PC
Motori senza spazzola 2306 1650KV 3-6S
Motore KV: 1650 RPM / V
Corrente a riposo (Io / 10 V): 1,05 A.
Cellula Lipo: 3-6S
Peso: 35 g
Corrente continua massima: 36A
Potenza massima continua: 860W
Massima spinta: 2350 g
Configura-zione: 12N / 14P
Diametro dello statore: 23mm
Spessore statore: 6mm
Diametro del motore: 29mm
Lunghezza del corpo motore: 18,4 mm
Lunghezza totale dell’albero: 32,9 mm
Albero adattatore per elica: M5
Spaziatura dei fori dei bulloni: 16mm
Filettatura bullone: ​​M3
Elica: 5-6 pollici
45A 4 in 1 BLHeli_S ESC 2-6SPDB integrato
Tensione di lavoro: 2-6 S Lipo
Corrente di lavoro continuo: 4 * 45A
Corrente di picco: 4 * 50A (6S)Chip di controllo principale: 48Mhz EFM8BB2
Firmware: BLHeli_S Supporta Dshot600
MOS: 5 * 6
OSD integrato per il controller di volo F4 personalizzatoChip di controllo principale: STM32F405
Sensore: MPU6000 6 assi
Alimentazione: 5V
OSD integrato
LC filtro a bordo
Supporta il firmware in esecuzione BetaFlight / inva
Foxeer Arrow Mini Pro 2,5 mm 650TVL fotografica Soluzione: CCD 1/34 “Sony HAD II + Nextchip 2040 DSP
Pixel: PAL: 976 (H) x494 (V)
Sistema TV: PAL
Risoluzione: 600TVL (colore) 650TVL (B / N)
Sincronizzazione: interna
Min.illuminazione: 0.01Lux
WDR: supporto
Scheda di programmazione OSD: supporto
Riparazione del punto bianco: supporto
DNR: 2D DNR
fotografica titolo: supporto
Regolazione dell’immagine: supporto
OSD: modifica nome, potenza, tempo di volo
Potenza in ingresso: 5-40V
Temperatura di stoccaggio: -40 ℃ ~ 60 ℃
Temperatura di lavoro: -10 ℃ ~ 50 ℃
Consumo di energia: 70mA
Allarme di bassa tensione: supporto
Modalità preimpostata: DEF, VIVID, SUNNY, CLOUDY, LED TR, USR1
Dimensioni: 21,8×21,8 mm
Peso: 8.7 g (parentesi esclusa)
5.8G 40CH 0mW / 25mw / 200mw / 600mw VTX CommutabilePotenza di uscita e distanza di trasmissione: ≥[email protected], ≥1km a 200mW, ≥2km a 600mW
Potenza di trasmissione: 0mW / 25mW / 200mW / 600mW
Formato video completo: NTSC / PAL
Tensione d’ingresso e dissipazione di potenza: 7V ~ 24V, + 12V / 260mA @ 600mW
Dimensioni: 36 * 36 * 6mm
Peso: ≤ 7 g (antenna esclusa)
Con la funzione di auto-controllo della potenza in uscita.
Tubo Nixie SCAN: punto di frequenza (1-8), banda di frequenza (AE), potenza (1-3, 0 = 0mw, 1 = 25mw, 2 = 200mw, 3 = 600mw)
Modulo SpeedyBee BluetoothSupporta il configuratore di Betaflight
App Speedybee: iOS 10.0+; iPhone 4S, iPad3; Androd 4.3+
Potenza in uscita: 0dBM
Sensibilità: -94dBM
Interfaccia esterna: BROADCAST SWITCH, TX, RX, ingresso a 3-5 V CC, GND
Velocità di trasmissione: bidirezionale 1K / S
Protocollo Bluetooth: Bluetooth Specifica V4.0 BLE
Distanza di trasmissione: 30 metri
Intervallo di frequenza: 2400 MHz-2483,5 MHz (2,4 G ISM Banda)
Velocità di trasmissione: 2400, 4800, 9600, 14400, 19200 (impostazione predefinita), 28800, 38400, 57600, 76800, 115200, 230400
Tensione di lavoro: 3,3 V-5,0 V.
Corrente di lavoro: 8,3 mA-10 mA
Peso: 1,4 g
Dimensioni: 27 * 15 * 4,5 mm
110DB BB Cicalino di allarmeTensione di lavoro: 5V
Batteria in standby: lipo 4.2V 100mah
Loudness: 110DB
Dimensioni: 36 * 36mm
Peso: 8 g
Elica Dalprop Cyclone T5046CDimensione: 5046 5×4.6
Foro di montaggio: 5 mm
Colore: trasparente viola e bianco trasparente
Quantità: 4 paia (2 paia di viola trasparente + 2 paia di bianco trasparente)
Lipo BatteriaNon incluso
Raccomanda 4-6S 1500mah-1800mah

Manuale inglese X220HV

Il pacchetto include:

  • 1 kit telaio X220HV
  • 2 x 2306 1650KV motore brushless CW
  • 2 x 2306 1650KV motore brushless CCW
  • 1 x 4 IN 1 45A BLHeli_S ESC
  • 1 x controller di volo F4 personalizzato OSD integrato
  • 1 x Foxeer arrow mini pro 2.5mm 650TVL fotocamera
  • 1 x 5.8G 40CH 0mW / 25mw / 200mw / 600mw VTX Commutabile
  • 1 cicalino di allarme 110DB BB
  • 1 x SpeedyBee modulo Bluetooth
  • 1 antenna da 45mm RP-SMA antenna maschio RHCP
  • 2 cinghia da 200 x 20 mm
  • Supporto per videocamera 1 x 30 ° compatibile con Runcam 3 3S Sessione Gopro
  • 2 x Dalprop ciclone T5046C bianco trasparente CW
  • 2 x Dalprop ciclone T5046C bianco trasparente CCW
  • 2 x Dalprop ciclone T5046C trasparente viola CW
  • 2 x Dalprop ciclone T5046C trasparente viola CCW
  • Cinturino in nylon 10 x 2,5 * 100mm nero

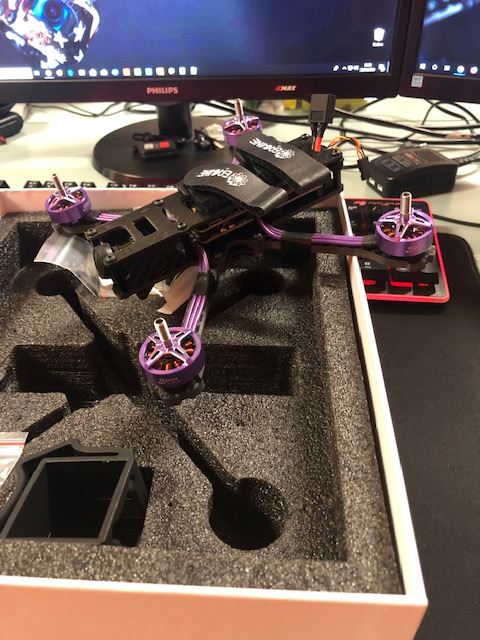

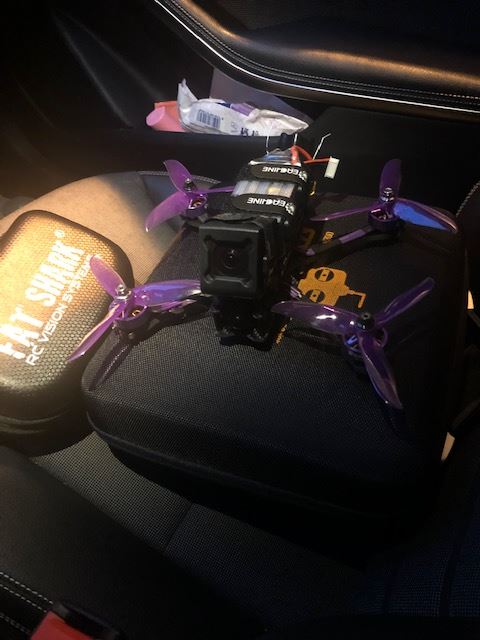

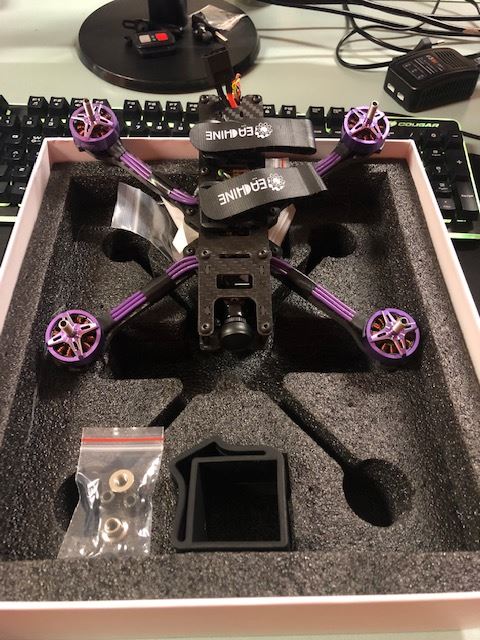

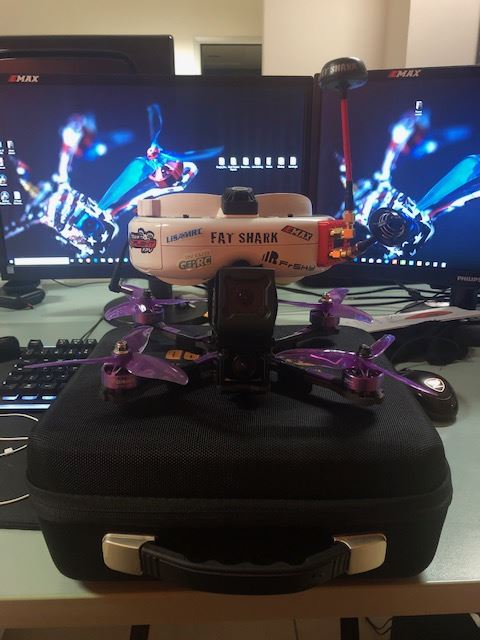

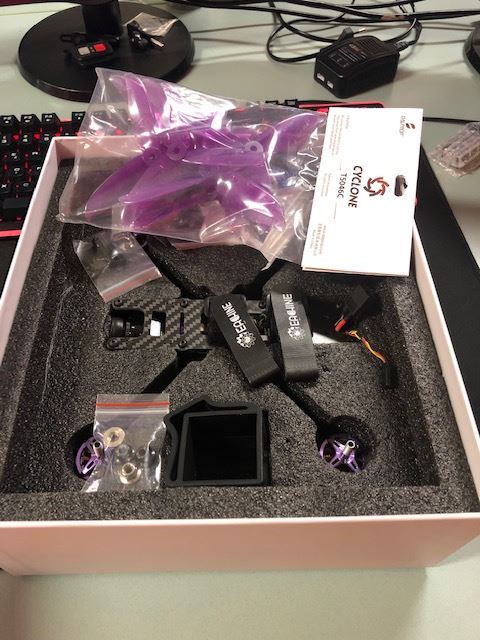

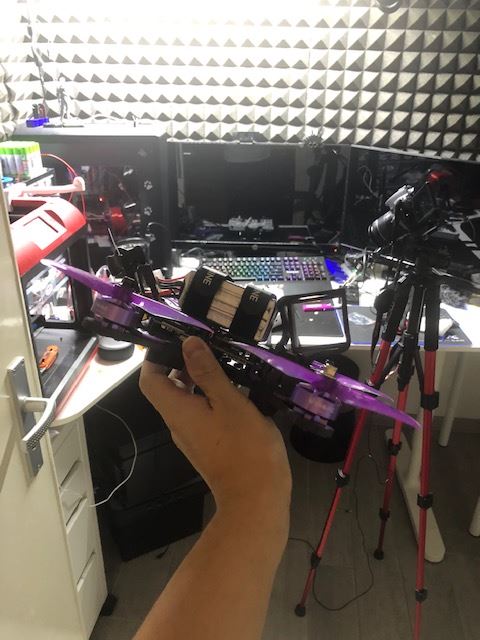

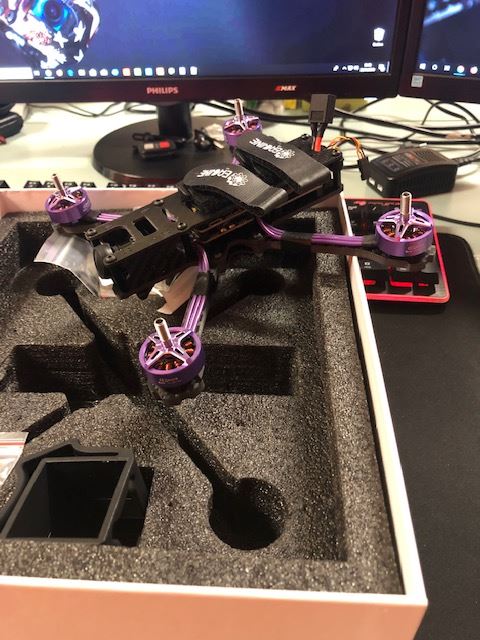

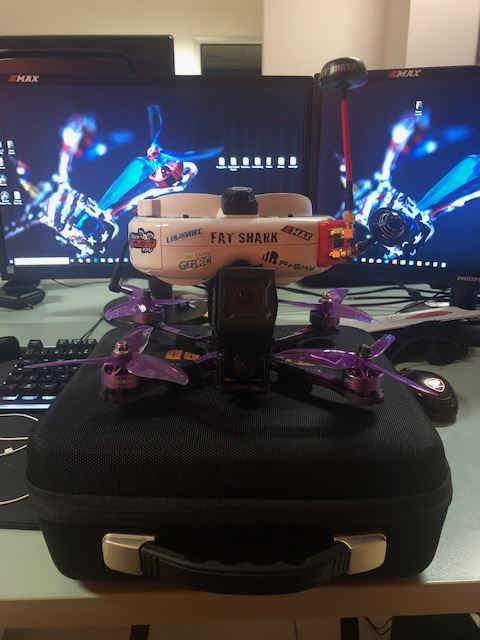

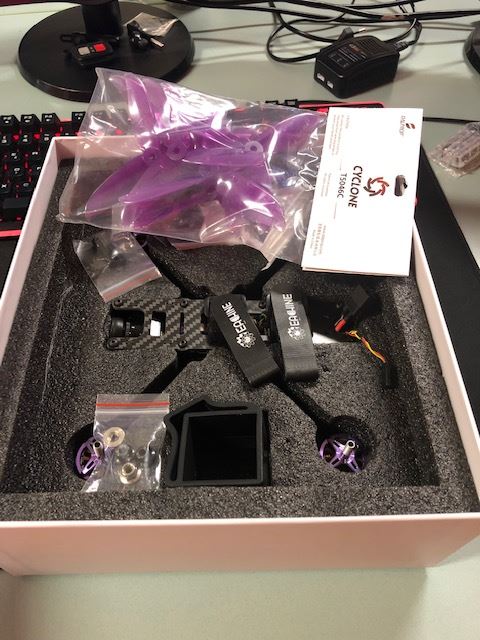

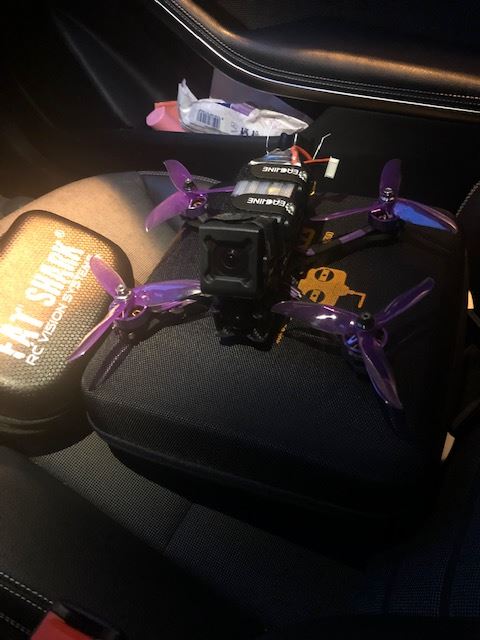

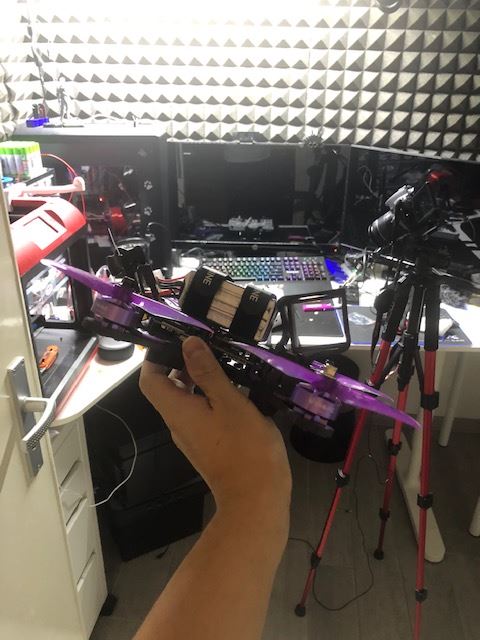

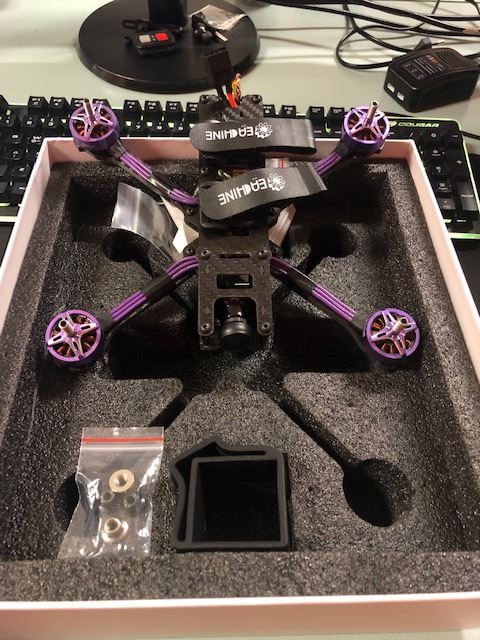

Immagini e foto del drone:

Dove comprare l’Eachine X220HV su Banggood.

Da abbinare al drone dovrete comprare anche una radio, una ricevente ed una batteria per volare una volta che vi arriverà. Il mio conislgio è:

Video unboxing e come configurare con Taranis e ricevente Frsky XM Plus:

Nel video a seguire ho pensato di realizzare i passaggi che ho fatto per configurare il drone prima di volare andando ad inserire come ricevente una FrSky XM Plus collegata ad una Taranis Q X7.

Dopo questo video sono riuscito a fare diversi voli con batterie 4S e 5S e le mie impressioni sono state queste.

Video recensione ed opinioni

Qui a seguire la video recensione con le impressioni che ho potuto avere provando l’Eachine X220HV.

https://www.youtube.com/watch?v=cnmRLo7dgCE

Cose da segnalare prima di volare

La prima cosa da segnalare è che dovrete controllare bene i pin che siano collegati bene una volta aperto il drone e che lo spazio per la ricevente è poco, quindi dovrete optare in riceventi in versioni micro come la XM Plus o la R-XSR.

La seconda cosa che non ho riscontrato solo io è che il dado in cui si avviterà il dado dell’antenna VTX incastrata nel supporto stampanto con stampante in 3D è da avvitare altrimenti l’antenna non farà contatto.

Detto questo vediamo come vola il drone e come mi sono trovato con i pezzi montati che riguardano motori, fc, vtx, frame e altri dettagli.

Assemblaggio, Frame qualità materiali

Partendo dal frame e l’assemblaggio dei materiali posso confermare che nonostante i 160 euro circa del drone a mio avviso risulta essere un ottimo assemblato. A parte le due pecche, ovvero poco spazio per la ricevente e che dovrete stare attenti ad avvitare il dado della VTX dove andrete a mettere l’antenna video tutto il resto risulta essere perfetto e molto resistente.

Drone racing X220HV

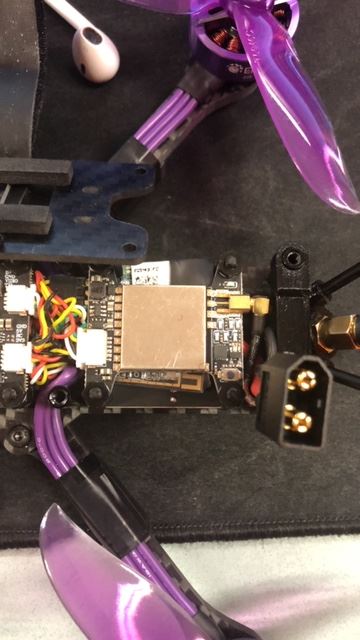

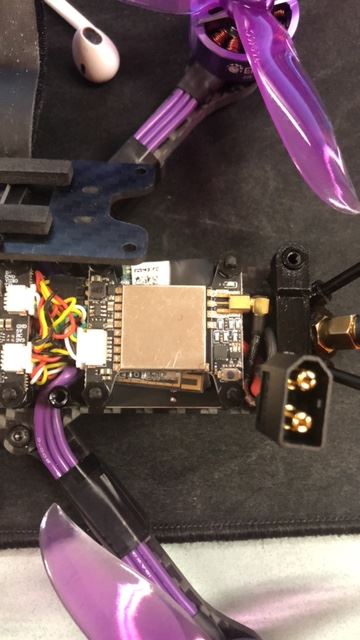

Come è possibile vedere dall’immagine avremo già il pin per collegare la ricevente nel mio caso una XM PLUS. In più vi segnalo il dado da stringere della VTX in modo che l’antenna una volta avvitata non si dovrà muovere.

Il frame è davvero molto bello e in volo posso garantire che si comporta molto bene.

Modulo Speedybee bluetooth come funziona?

Questa è la prima volta che provo il modulo Speedybee bluetooth e posso confermare di esserne rimasto molto sorpreso per la sua comodità di poter impostare le stesse identiche cose che in genere si impostano da Betaflight.

speedybee modulo bluetooth

Fra le varie funzioni che ho davvero apprezzato oltre a poter cambiare o impostare cose che ci siamo dimenticati ho trovato davvero di una comodità assurda la possibilità di cambiare la potenza della VTX senza dover a stare a guardare i vari led e spingere pulsantini scomodi.

Batterie 4S, 5S e 6S…

La mia esperienza è stata solo con 4S e 5S, ma non vi nascondo che ho ordinato una 6S per provare eventualmente il problema del death roll, ovvero che il drone impazzisce con una batteria 6S.

Il problema sembra che con una batteria 6S il drone in caso di PID molto alti ed un volo molto spinto potrebbe andare in crisi e quindi cadere.

Provando esclusivamente con batterie 4S e 5S da 1300 mAh e 1500 mAh posso confermare che questo problema non si è mai verificato e il drone vola veramente bene.

La durata della batteria forse è leggermente superiore ad altri droni, ma parliamo sempre di cose molto soggettive a seconda di come si vola. In genere sono riuscito ad arrivare a circa 4 minuti di volo con batterie da 1300 mah e 15000 mAh.

Motori 2306 1650KV, come vanno?

Altra incognita di questo drone sono i motori che hanno un KV più alto. All’atto pratico cosa succede? Per quello che ho potuto vedere è che rispetto a motori con 2500KV o più alti e stessa batteria 4S o 5S la spinta in accelerazione è più lineare e quindi si avrà meno botta quando spingeremo al massimo il throttle.

Se vi piace un volto tranquillo per i più esperti avere un effetto flow durante il volo, questo drone è perfetto andandoci a infilare in mezzo qualche acrobazia quando serve.

Mettendoci una Gopro sopra posso confermare che anche il settaggio iniziale è molto buono e ci permette di avere poco effetto jello e vibrazioni.

Segnale video VTX

La VTX ci permette di arrivare fino a 600mw potendo impostare anche 200mw e 25mw. Posso confermare che la VTX risulta essere molto buona con un segnale video molto pulito permettendoci di poter vedere molto bene con il nostro visore.

Videocamera Foxeer Arrow Mini Pro

Unita alla videocamera Videocamera Foxeer Arrow Mini Pro, il drone ci permette di avere un quadro completo della situazione. La mia esperienza che grazie al FOV e alla qualità dell’immagine potremo effettuare atterraggi perfetti senza fare danni avendo la giusta inclinazione della videocamera.

In aiuto anche la batteria posizionata sopra il frame aiuta di sicuro anche durante il volo oltre che l’atterraggio.

Buzzer con batteria integrata

Penso che questa cosa dovrebbero averla tutti i droni racing, ovvero la possibilità di far suonare il beeper anche quando la batteria si è staccata o comunque non possiamo dare un input al drone.

In pratica il buzzer avendo una batteria integrata inizierà a suonare dopo un minuto da quando cade o si dovesse staccare la batteria.

Il contro è che ogni volta che dovremo staccare la batteria dovremo cliccare sul pulsantino per evitare di farlo suonare.

Inoltre in caso di una perdita notturna avremo anche un led bianco che si illuminerà in automatico.

Conclusioni

Arrivando alle conclusioni se mi dovessero dire di consigliare o meno questo drone, potrei rispondere sicuramente sì con le dovute accortezze segnalate.

Volo ottimo e componenti ottimi in un prezzo contenuto.

Punteggi Recensione

Prezzo9
Frame9.5
Motori8
FC8.5
VTX9
Videocamera9.5
Assemblaggio8.5

Pro

  • Prezzo
  • Componenti

Contro

  • Possibili problemi con Lipo 6S

Sommario

8.9Nel complesso un ottimo drone per chi non volesse montarselo da solo e vuole iniziare a provare un primo drone racing dopo aver già avuto esperienza con altri droni meno veloci.
