Se avete una stampante 3D e una vecchia o nuova ventola per PC, potete realizzare in modo molto semplice un piccolo aspiratore di fumi fai da te, perfetto da utilizzare sul banco da lavoro durante le saldature.
Il progetto che ho utilizzato prevede una struttura stampata in 3D da montare direttamente sulla ventola e un filtro ai carboni attivi, così da creare un piccolo sistema di aspirazione compatto e pratico.
Video di come funziona una volta completato il progetto:
https://youtube.com/shorts/kg7ED4qDiok
Cosa serve
Per realizzare il progetto servono pochi componenti:
- 🖨️ Una stampante 3D
- 🌀 Una ventola per PC da 80 o 92 mm
- 🧩 Il progetto 3D dell’aspiratore
- 🧱 Un filtro ai carboni attivi
- 🔌 Un’alimentazione adatta alla ventola
I componenti che ho utilizzato
- 🖨️ Stampante 3D: Amazon
- 🌀 Ventola per PC: Amazon
- 🧩 Progetto 3D: MakerWorld – Fume Extractor Active Carbon Filter
- Filtro carbone attivo: Amazon
1. Scaricare il progetto 3D
La prima cosa da fare è scaricare il modello dal progetto MakerWorld.
Il modello è stato progettato per essere utilizzato con ventole da 80 o 92 mm e comprende la struttura necessaria per realizzare l’aspiratore e alloggiare il filtro.
Una volta scaricati i file, apriteli nel vostro slicer preferito e controllate le dimensioni prima di procedere con la stampa.
2. Stampare le parti
A questo punto possiamo passare alla stampa dei componenti.
Non servono particolari materiali: per un progetto di questo tipo va bene un normale filamento per stampa 3D, scegliendo eventualmente PLA o PETG in base alle proprie preferenze e all’utilizzo previsto.
Il tempo di stampa dipenderà dalla stampante, dalle dimensioni dei pezzi e dalle impostazioni utilizzate.
Una volta terminata la stampa, rimuoviamo i supporti eventualmente presenti e controlliamo che tutti i pezzi si incastrino correttamente.
3. Montare la struttura sulla ventola
Ora arriva la parte più semplice.
Prendiamo la ventola del PC e la struttura appena stampata in 3D.
Il supporto è progettato per essere montato direttamente sulla ventola, creando il corpo dell’aspiratore.
Controlliamo naturalmente che la direzione del flusso d’aria sia corretta: la ventola deve aspirare l’aria dalla parte in cui vogliamo catturare i fumi e convogliarla attraverso il filtro.
4. Inserire il filtro ai carboni attivi
Una volta montata la struttura, possiamo inserire il filtro ai carboni attivi nell’apposito alloggiamento.
Il filtro è importante perché permette di trattare l’aria aspirata prima che venga reimmessa nell’ambiente.
È comunque bene ricordare che un piccolo aspiratore fai da te non sostituisce un sistema di aspirazione professionale o una corretta ventilazione dell’ambiente, soprattutto quando si lavora frequentemente con saldature o sostanze che producono fumi.
5. Collegare la ventola
A questo punto non resta che alimentare la ventola.
Bisogna utilizzare un’alimentazione compatibile con la tensione della ventola scelta. Le ventole per PC possono avere tensioni e connettori differenti, quindi è importante controllare sempre l’etichetta della ventola prima di collegarla.
Una volta alimentata, la ventola inizierà ad aspirare l’aria attraverso la struttura e il filtro.

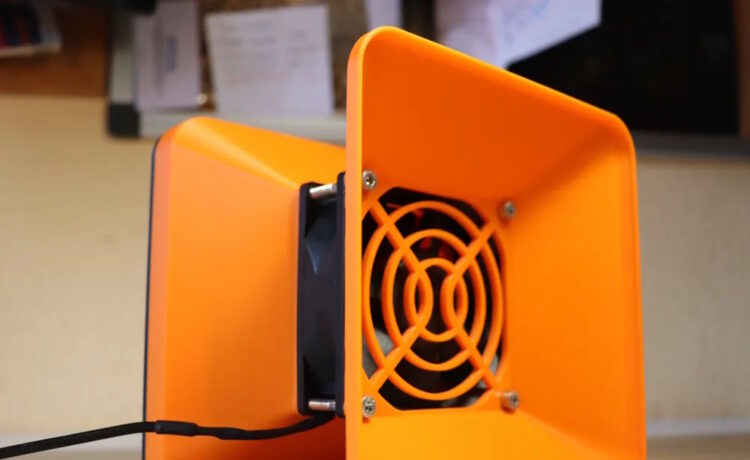

6. Il risultato finale
Ed eccoci al risultato!
Con pochi componenti possiamo realizzare un piccolo aspiratore di fumi da banco, sfruttando una semplice ventola per PC e una struttura realizzata con la stampante 3D.
Il vantaggio principale è quello di avere un dispositivo compatto, economico e personalizzabile, che possiamo modificare o ristampare in base alle nostre esigenze.
Inoltre, essendo un progetto stampato in 3D, possiamo eventualmente modificare il modello per utilizzare ventole di dimensioni differenti o adattarlo al nostro banco da lavoro.
Conclusioni
Questo è uno di quei piccoli progetti che dimostrano quanto possa essere utile avere una stampante 3D in laboratorio.
Una ventola per PC, un filtro ai carboni attivi e qualche ora di stampa sono sufficienti per realizzare un pratico aspiratore per il banco da lavoro.
Io l’ho realizzato principalmente per aspirare i fumi durante le saldature, ma può essere un interessante progetto da personalizzare in base alle proprie necessità.
👉 Se volete realizzarlo anche voi, trovate qui i componenti utilizzati:
- Stampante 3D: acquistala su Amazon
- Ventola: acquistala su Amazon
- File per la stampa 3D: progetto su MakerWorld
- Filtro carbone attivo: Amazon
🛠️ Un piccolo progetto, semplice da realizzare e perfetto per chi ama il fai da te e la stampa 3D!
